Flo´s Drift Trike

[crazyNeo]

Damit fing alles an...


und so sah es dann nach dem zerschneiden und zusammen stecken aus!


Auf der Arbeit habe ich mir dann eine Hinterachse und einen Entwurf für die Rollen überlegt..
Ich habe mich für PVC Vollmaterial Rollen entschieden und sie mit Lagern ausgestattet!



[crazyNeo]

An einem weiteren Wochenende Samstags in der Werkstatt ging es dann weiter mit der Rahmenkonstruktion..



[crazyNeo]

Rahmenversteifung!





[crazyNeo]

So mein Kartsitz ist die Tage auch angekommen


allerdings muss ich hinter die Rückenfläche noch eine Versteifung bauen da sonst das GFK irgendwann nachgibt und sicher bricht...


[crazyNeo]

Umbau des Vorderrades / Vorderradgabel auf Petalantrieb mit Freilaufnabe

Man braucht: Eine 20" Hinterradfelge mit Freilaufnabe (am besten eine mit dünner Achse (10mm))
Eine Tretlagerachse, eine Einradgabel mit Lagern (6203 ZZ) und eine Normale Fahrradgabel (am besten die auch zum Rahmen passt!)

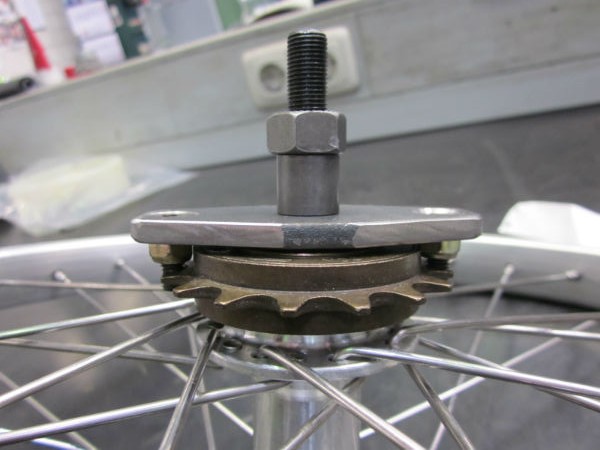

Mitnehmer für Freilaufritzel (bei mir fehlt nur noch das Stück Tretlagerachse)

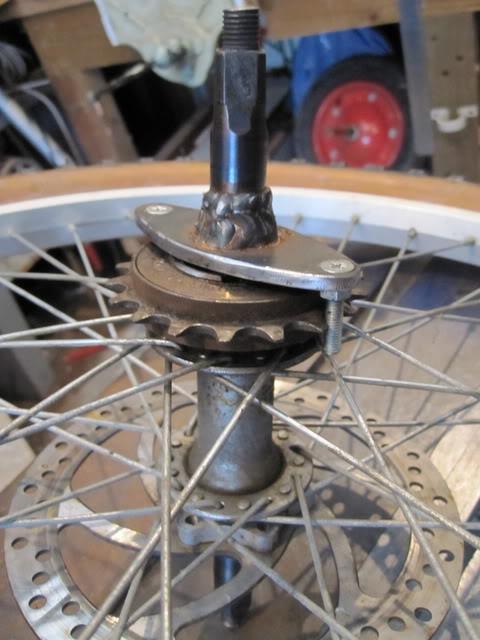

...ähnlich wie bei dem Bild aus dem Inet...

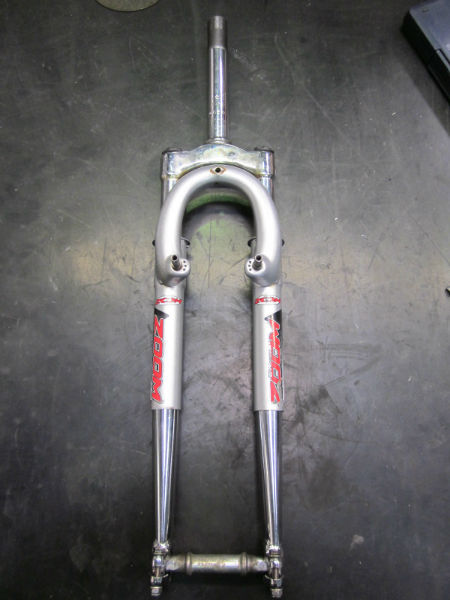

Die restlichen benötigten Bauteile

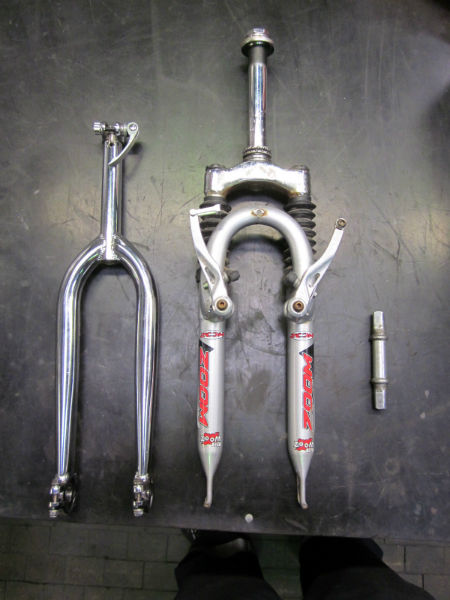

Die Gabel nur zusammen gesteckt...sie muss noch auf die passende Länge eingekürzt und zusammen geschweißt werden!


Soweit bin ich bis jetzt...Weiteres folgt!...

[MattDrift]

Boah wowowowo, mächtig fleißig!!! Das sieht ja schon richtig gut aus.

Und die Idee mit den pedalen ist wirklich genial, bin gespannt ob das so gut funktioniert!!

Lustig, hatte selber auch schon a) an Einräder gedacht und b) an Hinterräder, hab aber beides wieder verworfen, weil
a) kein Freilauf und b) keine Pedale

Du hast beides kombiniert. opti!

[crazyNeo]

Danke
sobald ich Zeit und die Möglichkeit habe baue ich weiter.

Wie gesagt detallierte Bilder folgen

P.S.: In der Theorie funktionert das, obs das in der Praxis auch tut, werde ich sehen
Denke aber schon!

[Curador]

wahnsinn

geniale arbeit...und wie schon erwähnt wurde die idee

freu mich auf die details und wenn das gefährt lackiert ist

[crazyNeo]

Danke

Bei der Lackierung wollt ich vielleicht Richtung Giftgrün mit Schwarz gehen, alla Monster Energy

[MattDrift]

Giftgrün mit Schwarz gehen, alla Monster Energy

Ja, ich glaub das könnte hammer aussehen...

auch mit Monster-Kratzspuren?
