[Mac_on_Crack]

Bei mir gehts in die zweite Runde.

Ich hab mein erstes Trike ( http://www.drift-trikes.de/forum/viewtopic.php?f=12&t=5195 ) nun erfolgreich getestet und die Grenzen ausgereizt Nachdem ich im Koblenzer Raum mal gefahren bin, hats eine Felge von dem Rohr abgerissen, in dem die Kugellager sind. Zum Glück ist es mir rechtzeitig aufgefallen und es ist nix passiert.


Jetzt kommt ein Gerät, welches komplett aus Einzelteilen (also nicht aus einem alten BMX) gebaut wird und mit Kart-Reifen versehen wird.


Bisher hab ich mir eine Feld-Gabel ( 1 1/8 Zoll Gabel ,14mm Achs-Aufnahme und U-Brake Aufnahme) mit passender Felt Felge und Reifen geordert. Dazu dann diesen Steuersatz "FSA Steuersatz The Pig DH Pro 1 1/8" Ahead " http://www.ebay.de/itm/FSA-Steuersatz-T ... 58a65ddfae
Dieser Steuersatz beinhaltet alles , was man braucht. Diesen haben ich dann in ein Edelstahlrohr 38x2mm (mit etwas Schleifarbeit) eigensetzt.



Das ganze sieht im Moment so aus :





Mit den Sachen hab ich dann eine CAD-Zeichnung angefertigt.



Mit dieser Maßgenauen Zeichnung lasse ich nun gerade den Hauptramen aus V2A auslasern.

In der zwischenzeit hab ich auch Kartfelgen für mich und en Kollegen über ein Kart-Forum besorgt. Alu-Felgen mit Kugellager und noch guten Reifen für einen sehr guten Kurs.


Für die Felgen dreht mein Kollege dann Achs-Bolzen, die dann passgenau in ein Rohr passen.



Soweit bin ich im Moment.

Ich warte jetzt auf die ausgelaiserten Einzelteile des Rahmens , auf Kleinigkeiten wie Bremsen unc Co und auf die Achsbolzen.
Wenn die da sind, gehts ans schweißen und dann sollte es soweit fertig sein...



soweit erstmal...

[fluchi5]

mit so nem lasercutter hast du ja unbegrenzte möglichkeitn für deinen rahmen! entwurf sieht schick aus, geht etwa in die richtung:
https://www.google.at/search?q=drift+trike&source=lnms&tbm=isch&sa=X&ei=DRloUrDyKIfLhAenzYHQDg&ved=0CAcQ_AUoAQ&biw=939&bih=413#facrc=_&imgdii=_&imgrc=Y2wpzZHJoAN6aM%3A%3Bmzvxdmxgd61wgM%3Bhttp%253A%252F%252Fwww.drift-trikes.de%252Fwp-content%252Fuploads%252F2012%252F03%252Fazzman.jpg%3Bhttp%253A%252F%252Fwww.drift-trikes.de%252F%3B1024%3B768

[Mac_on_Crack]

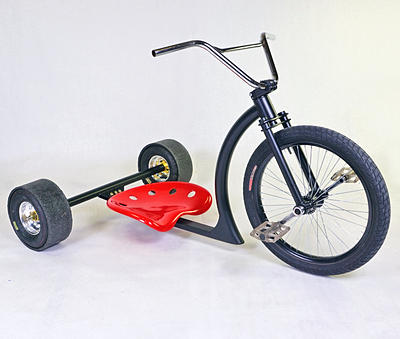

Als "Inspiration" hatte ich eigendlich mal in nem amerikanischen Forum ein Foto von nem Trike gefunden, wo der Rahmen der Form des Vorderrades folgt und dann flach über den Boden zur Hinterachse geht.

Könnte das Foto gewesen sein, weis ich aber nicht mehr so genau.
http://static.wixstatic.com/media/834b9 ... 00_jpg_srz

Ansich war ich von der Idee begeistert, weil die meistens haben ja so Rahmen, wo das Rohr ungefähr im 45 Grad Winkel weg geht. Eben der typische Rahmen, den man so von allen kennt.

Die Rahmenform oben im Bild ist aber schon relativ ausgefallen und gefällt mir. Und da ich jemanden an der Hand habe, der en Laser-Cutter hat, musste ich doch beides kombinieren.
Auf die Idee mit den Löchern im Rahmen hat mich dieses ultra pornöses Motorrad gebracht
http://www.carpictures.com/vehicle/07F0 ... cycle-1943

aus den 2 Bildern ist dann letzten Endes nach vielen Vorläufer-Zeichnungen die oben gezeigte finale Zeichnung enstanden.

[Mac_on_Crack]

soo.. heute hab ich die Laser-teile abegohlt

Morgen schweiß ich dann mal ne Runde und versuch mein Glück

[Harakiri]

Junge junge, des Nenn ich mal Kreativ.
Sieht echt Hammer aus.
Mir persönlich wäre der Lenkkopfwinkel zu steil.
Hab meinen auf etwa 50-55 grad.

[Mac_on_Crack]

das sind jetzt 70 Grad. Fand ich eigendlich in Ordnung.

Also heute hab ich mal ein bischen geschweißt und bin gut vorran gekommen

[fluchi5]

Die 70° sehn schon etwas gewagt aus. Bin gespannt wie sich das aufs fahren auswirkt!

[JUST DRIFT]

WOW, sieht das stark aus. Absolut Top.
Netter Amboss, sieht fast so aus als hättest du Ahnung von dem was du da tust.
Bin schon gespannt wie es weiter geht.

[Mr. ElIoN]

sieht echt stark aus. Warum haste nicht WIG geschweisst??

[Mac_on_Crack]

weil ich nur einen Trafo habe . Ich weis, sieht dann net ganz so schön aus. Liegt aber auch daran ,dass ich weder Schlosser noch gelernter Schweißer bin Aber als Straßen-/Kanalbauer bin ich schon "stolz" drauf, dass ich das halbwegs kann XD
