Bau eines Motor-Drift-Trike

[wuehler]

Hallo,

wir haben begonnen ein 2.DT, diesmal mit Motor zu bauen.
Die Phase des suchen,lesen, informieren, finden und sammeln ist schon fortgeschritten.
Wir haben uns für ein DT entschieden, das in etwa so aus sehen soll:


Da wir sparsam sein müssen, achten wir sehr auf "gebrauchte Teile" so weit möglich!

Wir haben jetzt:
- Motor, 4-Takt, 210ccm, 7,5PS (Honda-Clon) mit Fliehkraft-Ölbad-Kupplung und selbst umgebauter Antriebswelle auf 22mm, vorher 20mm, nur sind für 20er Wellen keine Ritzel zu bekommen!!!!
- Übersetzung: durch die Kupplung ist der Motor bereits 1:2 untersetzt! dazu kommt 12:50, 428er Kette, also auf Beschleunigung ausgelegte Übersetzung!
- Der Rahmen soll aus 25/2 mm quadrat-Rohren gebaut/geschweißt werden
- Vorderrad: 26Zoll Fat-Bike mit Scheibenbremse

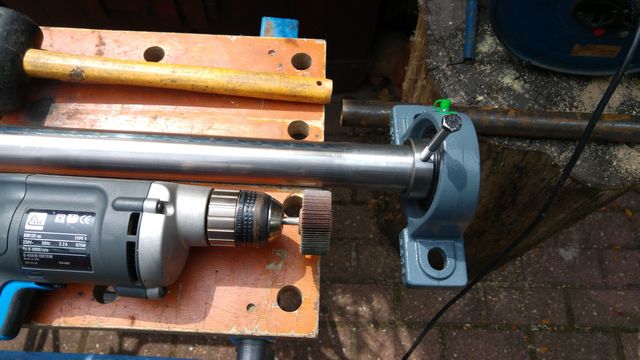

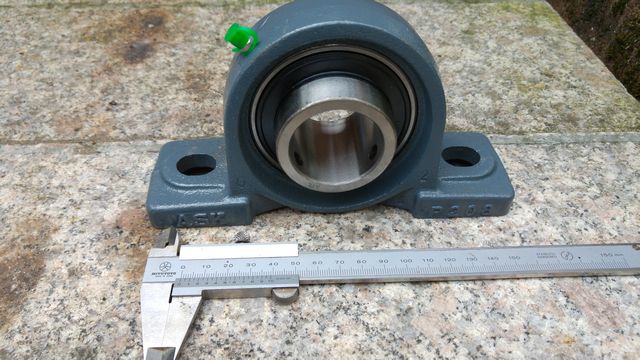

- Hinterachse: Stahl 40mm, 3mm Wandstärke mit Stehlagern
- Felgen: 180mm breit, Kartsport
- Scheibenbremse mit Bremssattel von Suzuki
- Kartsitz
- Farbe: Grün
- Diverses




Demnächst mehr.

[Ace]

moin

und wie weit seit ihr nun?

Gruß

[wuehler]

Momentan ruht es, da wieder "anderes" anliegt, wir haben uns den Herbst als grobes Ziel gesetzt.

[wuehler]

Hallo Leutz,

ich/wir können unseren Bau jetzt endlich fortsetzen, im Prinzip ist es von der Planung so geblieben!
Änderungen:
- Rundrohre statt Vierkantrohre, sieht schöner aus und wir haben eine Rohrbiegemaschine!
- Kartreifen: 10 x 4.50 x 5, daruaf passen die Rutschis bestens
- Radsterne, Scheibenbremse/Halter, Kettenrad/Halter, Gasgriff, Züge

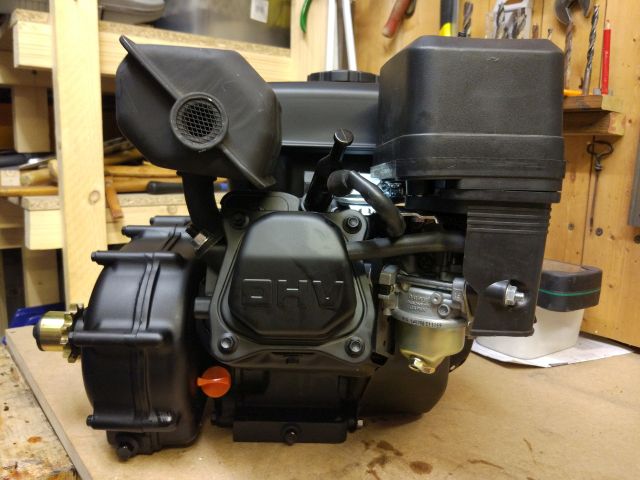

- der Motor wurde schwarz lackiert
- aus dem Kartsitz wurde ein Treckersitz

mehr Bilder und Bericht folgen



[wuehler]

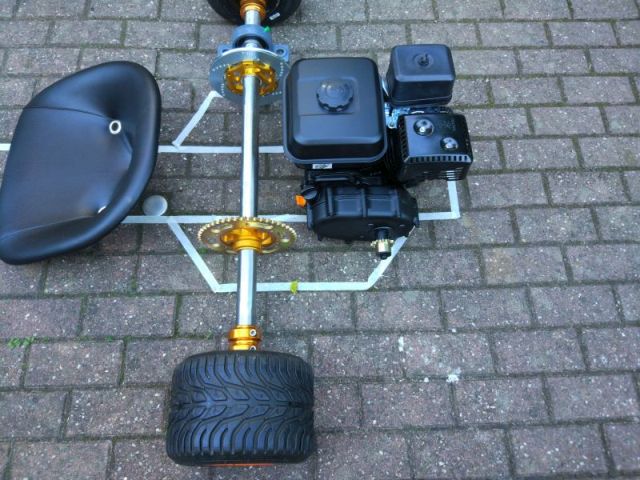

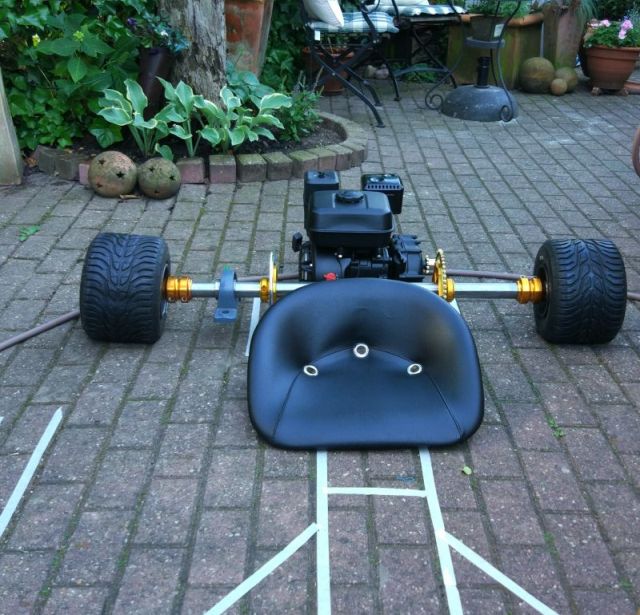

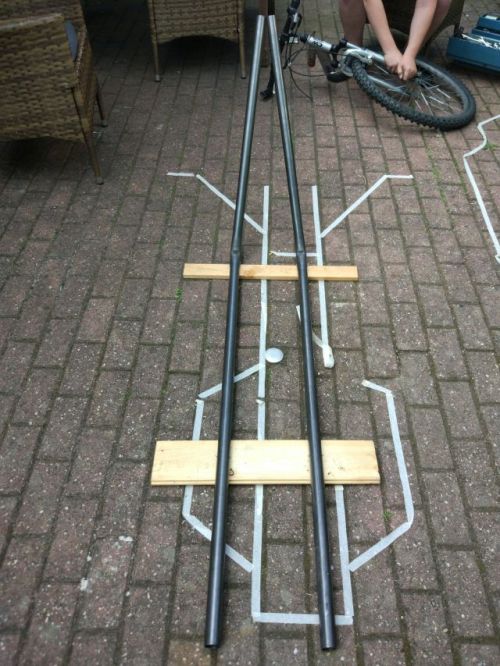

Es geht weiter, heute die Maße ermittelt.




[wuehler]

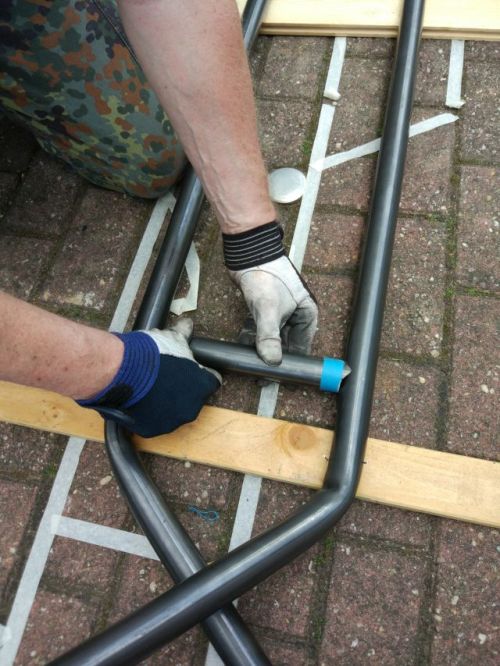

heute die ersten Rohre gebogen und eine Querstrebe angefertigt und gepunktet






[wuehler]

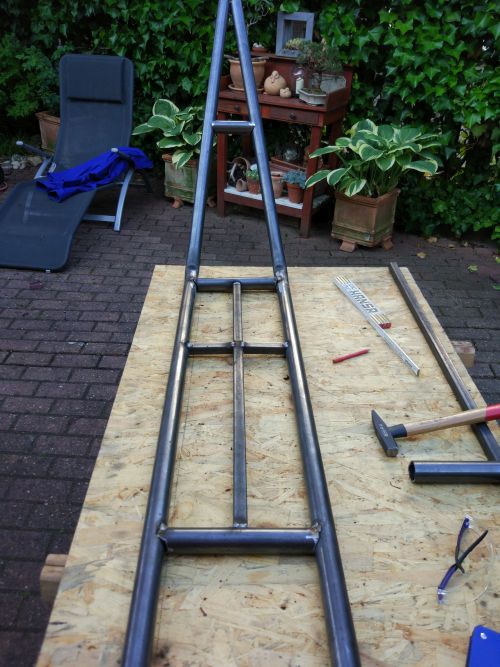

Heute den Rahmen und Verstärkungen geschweißt.
Die Rahmenrohre haben die Maße: 33,7 x 2mm (Norm-Rohre)



[Kaipse]

Wow, das geht ja Schlag auf Schlag
Sieht schon gut aus. Bin gespannt, was draus wird

[wuehler]

Hallo,
Wir sind auch gespannt, aber das bauen selbst macht schon Freude.
VG

[wuehler]

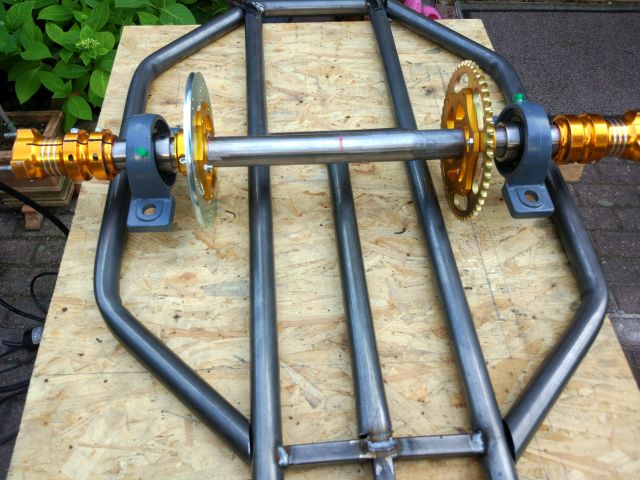

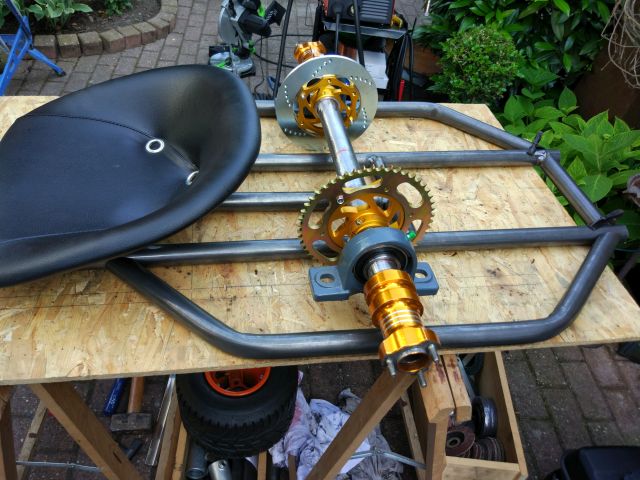

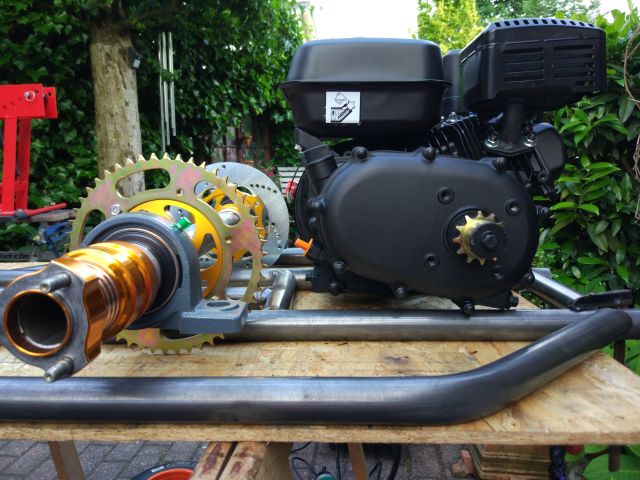

Heute den Rahmen erweitert, dann die Achse positioniert, Lager, Kettenrad, Bremsscheibe auf der Achse gesetzt.

Falls es Jemanden auffällt, es wurde noch nicht durchgescheißt, alles nur gepunktet.
