Kaipse´s zweites Trike (mit Motor)

[Kaipse]

So Leute, hier nun endlich der schon lange versprochene Bauthread zu meinem Trike Numero Due

Hier ging es nicht ganz so schnell wie bei #1...

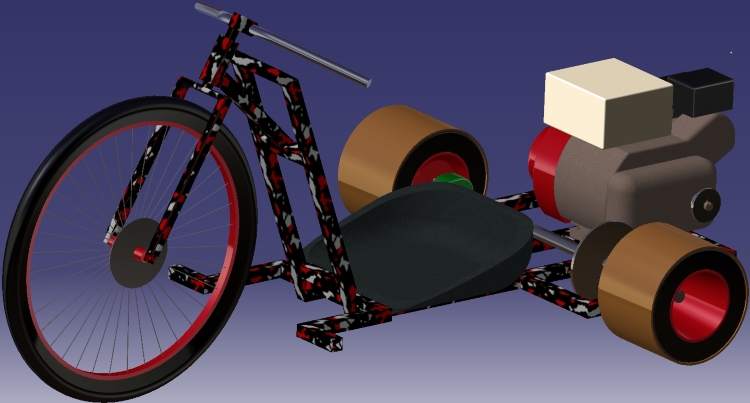

Alles begann im Januar mit der Planung, u.a. mit CatiaV5


Dann trudelten bis ca Mitte März alle möglichen Teile ein, sodass der Bau beginnen konnte.

Aus knapp 10 Metern Vierkant wurden über 30 Einzelteile für den Rahmen:


Nach dem ganzen Gesäge und Ausgemesse hatte ich erstmal die Schnauze voll von Metall und widmete mich erstmal dem Plasterohr. Ich verwende KG DN300.

Kleiner Tipp am Rande: mit ner Stichsäge lässt sich der Zuschnitt super bewerkstelligen. Mit der Flex staubt es zu sehr.

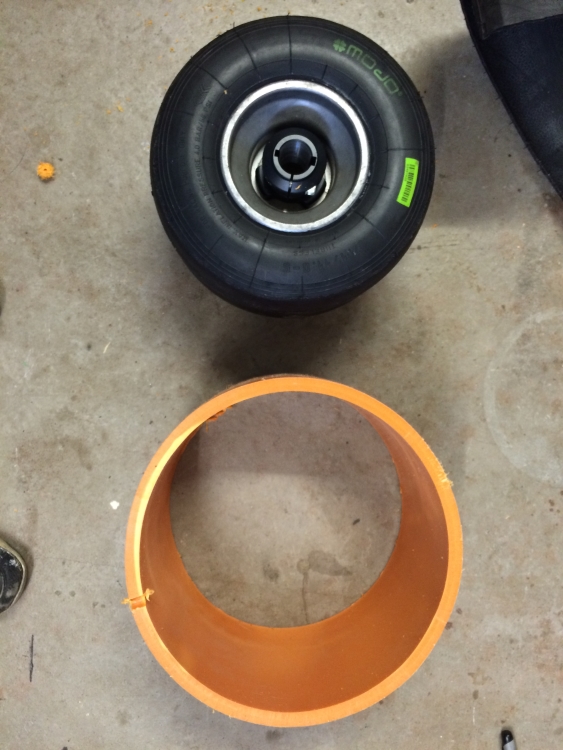

Nach kurzer Anprobe stand erstmal fest.... passt nicht. Sieht vielleicht nicht danach aus, aber um das Rad ist ca ein halber Zentimeter Platz. Hab leider kein Bild davon, also muss das hier reichen.

03_Rad passt nicht.jpg (269.29 KiB) 18591-mal betrachtet

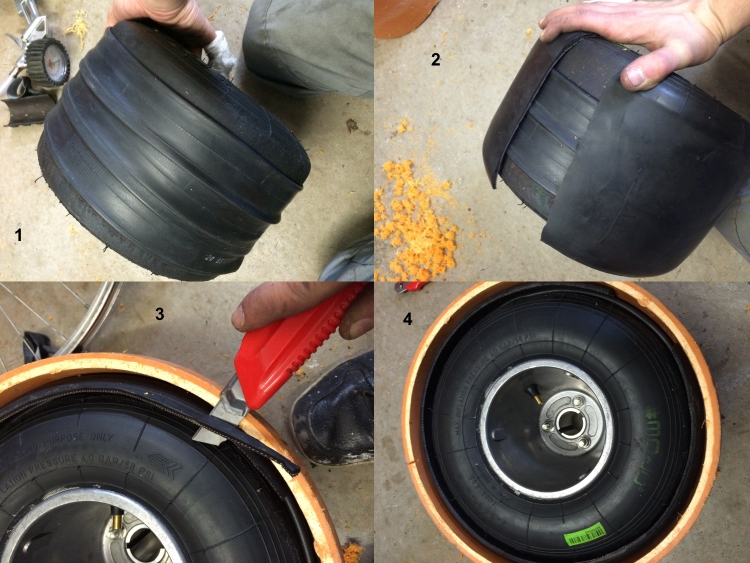

Aber was nicht passt, wird bekanntlich passend gemacht. Nach kurzer Inspektion der vorhandenen Mittel, hier meine Lösung: mit alten Fahrradschläuchen umwickeln, einen alten Kartreifen zerschneiden und drüberstülpen und fertig.

04_Rad passend gemacht.jpg (336.68 KiB) 18591-mal betrachtet

Muss sich noch beim Fahren bewähren, aber soweit sitzen die Sleeves schon mal bombenfest. Unfallbericht folgt

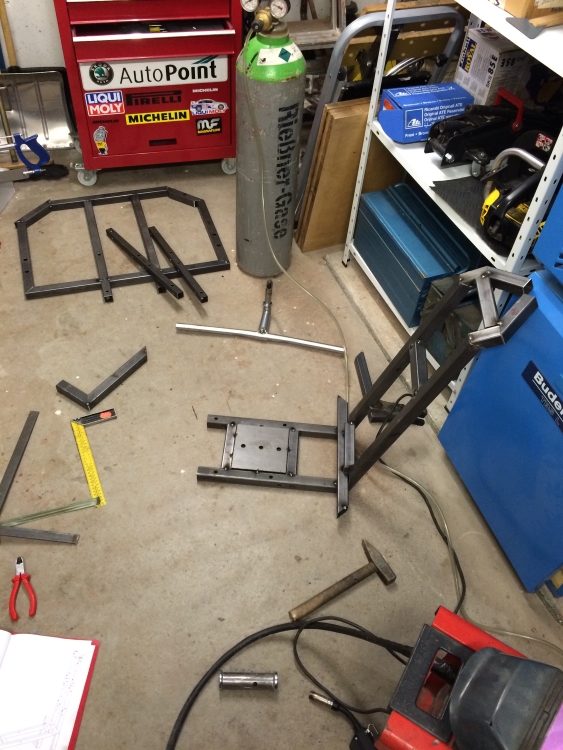

Nach diesem kleinen Exkurs machte ich am Rahmen weiter. Wie üblich erstmal alles punkten.

05_Rahmen gepunktet.jpg (332.96 KiB) 18591-mal betrachtet

Einen Tag später dann alles durchgebrutzelt.

06_Rahmen fertig.jpg (407.47 KiB) 18591-mal betrachtet

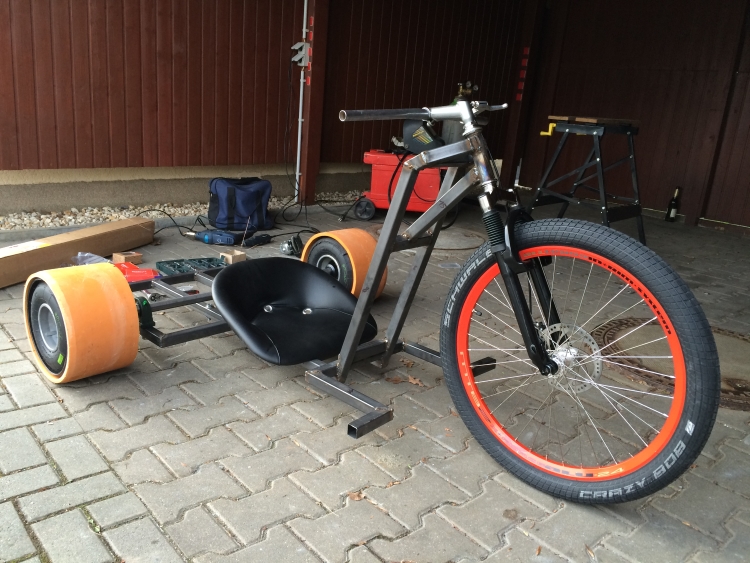

Am Ende des Tages sah es dann so aus.

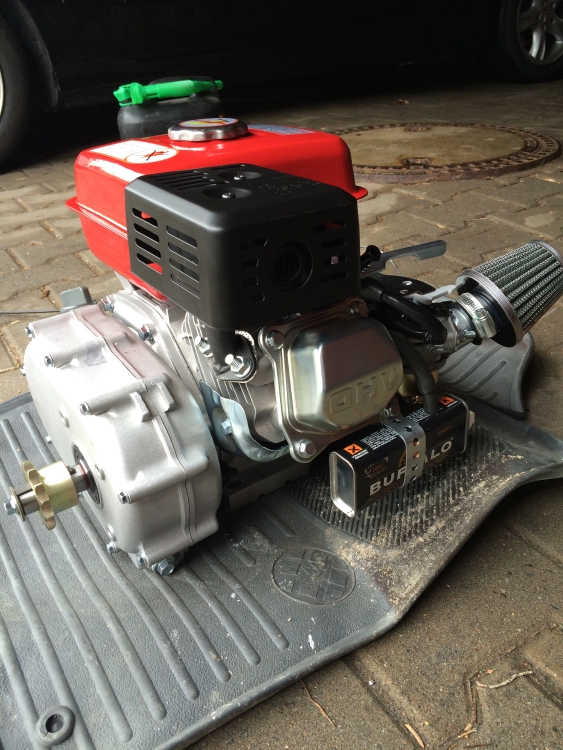

Mitte April kam dann endlich mal der Motor und die Kupplung. Beides miteinander vertütteln und gleich etwas pimpen


Es ist übrigens ein neuer Eberth 6,5PS aus der Bucht mit passender Ölbadkupplung. So sieht das ganze auf dem Rahmen montiert aus.

09_Motor auf Rahmen.jpg (371.74 KiB) 18591-mal betrachtet

So, das ist erstmal der jetzige Stand. Zu Pfingsten geht es weiter und hoffentlich endlich zur ersten Probefahrt. Bis dahin muss ich allerdings noch eine Menge bauen. U.a.: hydraulischer Bremssattel vorn, Gasgriff + Ansteuerung an den Motor, etc

Ich halt euch auf dem Laufenden, machts gut

[SmartySmart702]

Dein Rahmen gefällt mir wirklich sehr gut!
Da ich den gleichen Motor verwenden will:
Wie sieht der von unten aus? hast du ihn festgeschraubt oder auf das Gestell geschweißt?

[Kaipse]

Hab mir von meinem Nachbarn eine Platte mit Langlöchern lasern lassen. Da dran wird der Motor angeschraubt. Und über die Verschiebung nach vorn oder hinten kann man die Kette spannen.

[wuehler]

Hi,

wieder eine schöne Arbeit!

Frage zur Kupplung und Ritzel:

hat die Welle 20mm? oder....und das Ritzel...?

Werde auch bald so ein teil bauen.....

[T0m3k]

Also richtig geile Kiste. Will mir auch jetzt meine erste bauen und suche immer noch nach den ersten Ideen wie meine Kiste aussehen soll. Deine könnte ich mir schon sehr gut vorstellen. Darf ich dich fragen ob ich evtl deine CAD Datei erhalte? Oder ob du mir sagen könntest wie dein Rahmen bemessen ist? Scheint mir so als wäre der öenker was zu hoch..

Wäre cool wenn du mir mal bisschen erzählen könntest.

[Kaipse]

Hi zusammen,
danke für eure netten Rückmeldungen^^

Hier ein Video mit den ersten paar Testdrifts diesen Sommer:


Auch wenn es vielleicht etwas spät ist, beantwort ich gern noch eure Fragen

@T0m3k die CAD kannste leider nicht haben, ein Magier verrät seine Tricks nicht Es kommt vielleicht in den bisherigen Bildern nicht so gut raus, aber der Rahmen ist hinter dem Sitz geteilt. So passt alles bequem in meinen Kombi Darum wären ein paar Angaben welche Maße du genau brauchst besser. Den Lenker musste ich so hoch machen, um auf ne gleichmäßige Bodenfreiheit zu kommen. Stört aber weniger als man denkt, da man eh meistens seitlich vorbeiguckt

@wuehler Welleneingang in die Kupplung ist 20mm und der Ausgang auch. Hinterachse ist 30mm Durchmesser. Ritzel und Kettenrad haben 428er Teilung zwecks Nutzung einer normalen Motorradkette (haltbar und billig )

Nächstes Frühjahr muss nur noch der Lack drauf, dann bin ich fertig Dann gibts im Sommer auch mal ein geiles Video in voller Pracht und im Endstadium

Bis dahin, euer Kaipse

[radrad]

Hei Kaipse, wo hast Du denn das/ die Ritzel her und wieviele Zähne hat es? Der Olbadkupplungsausgang müsste doch 22mm haben oder?
LG Rad

[Kaipse]

Hallo radrad,
Kettenrad, Ritzel und Kette hab ich aus der Bucht
Da ich derzeit leider aufgrund eines Praktikums über 500km von meinem Trike weg bin und ich ein Gedächtnis wie ein Sieb habe, kann ich dir leider gerade nicht sagen wie viele Zähne oder wie viel mm Ausgangswelle...
Allerdings bin ich Ende Februar wieder daheim und schau gern nochmal nach

[Kaipse]

Zweites Video bzw erstes richtiges Fahrvideo mit dem fertigen Trike ist in Arbeit...
